Regulační a monitorovací systémy HMP - HMP 33, HMP 64, HMP 164

Systém je určen k regulaci  měsíční a roční rezervované kapacity a rezervovaného příkonu (dříve čtvrthodinového a technického maxima). Dále umožňuje monitorování elektrických i neelektrických veličin, monitorování elektroměrů, vodoměrů, plynoměrů, teplot, tlaků atd. Pomocí rozšiřujících modulů jej lze využít ke sledování výroby, chodu linek a měření fyzikálních veličin. Měřící vstupy systému jsou impulsní. Pro převod jiných veličin na impulsy jsou k dispozici  AD převodníky analog (např. proud, napětí) na impuls (kmitočet).

Regulátory se neustále vyvíjejí dle cenových tarifů dodavatelů energie a požadavků zákazníků. V současné době umožňuje automatické přepínání sjednaných měsíčních rezervovaných kapacit dle předvolených hodnot a reálného času. Při připojení modulu DCF je zajištěn přesný čas regulátoru. Verze HMP64M umožňuje také hodinovou regulaci pro oprávněné zákazníky.

Regulátor HMP 64M

Přístroj provádí regulaci odběru dle nastavené křivky a naprogramovaných funkcí. Regulaci lze provozovat v režimu 1/4- hodinového nebo 1-hodinového maxima. Regulátor má 4 vstupy s možností rozšíření o další vstupy pomocí vstupních modulů HMP64-VE8 (až 120 vstupů). Výstupy jsou tvořeny 6 přepínacími kontakty relé 8A/250V~ v regulátoru,  popř.  externími  povelovými  moduly HMP64-PM4,  připojenými  k  lince  RS 485. Dále je možnost dálkové regulace pomocí "bezdrátového přenosu".

Regulátor  zaznamenává  v  paměti  hodnoty  regulace  za  posledních 35 dnů. Obdobně jsou uchovávány informace ve vstupních modulech. V přístroji je obvod reálného času, který lze synchronizovat modulem DCF. Systém  HMP  64 (164) je  řešen  stavebnicově a lze  ho rozšiřovat o měřící vstupy a  regulační výstupy.

Na LCD displeji regulátoru jsou zobrazovány aktuální stavy měřících vstupů, stavy regulačních stupňů, trend regulační křivky, čas reg. čtvrthodiny, účiník v případě připojení jalového elektroměru a další hodnoty které lze najít v podrobném návodu pro uživatele. Jsou rovněž přístupné záznamy reg. čtvrthodin uložené v paměti regulátoru. Nastavení parametrů a čtení záznamů lze provádět pomocí tlačítek na regulátoru, nebo přes PC programem WINHMP (poplatek za SW). Komunikace s PC je zajištěna po lince RS 485. Dále je možné propojit systém HMP s počítačem po telefonní lince, radiovým přenosem nebo po internetové síti

Regulátor je dodáván v modulboxu H53 - 9M a je určen k montáži na DIN - lištu. Vnější rozměry: 160 x 110 x 60 mm.

HMP 33

Jedná se o zjednodušenou verzi regulátoru HMP 64 s 3 vstupy - elektroměr činný, jalový a synchronizace čtvrthodiny a 3 výstupy. Regulátor má obdobné funkce jako HMP 64, nemá však možnost připojení k PC, odpadá tedy rozhraní RS 485 a konektor COM, nemá rovněž obvod reálného času RTC. Paměť regulátoru je omezena, zaznamenává pouze nejvyšší dosažená maxima, počty vypnutí regulačních výstupů, popř. nejvyšší a nejnižší účiník. Na displeji je zobrazován aktuální výkon, odběr ve čtvrthodině, čas  čtvrthodiny,  stavy  jednotlivých  výstupů,  trend  regulace,  popř. účiník - při připojení impulsů z jalového elektroměru. Parametry regulace, konstanty a listování v paměti se provádí obdobně jako u HMP 64 přes klávesnici. Rovněž je zachován algoritmus regulace včetně možnosti rotace výst. povelů. Uspořádání a vnější rozměry jsou stejné jako u HMP 64.

Regulátor HMP 164

Tato verze představuje vyšší verzi regulátoru HMP 64M, je určen především pro oprávněné zákazníky s hodinovým regulačním režimem. Vnější uspořádání regulátoru je stejné jako u verze 64, má však grafický displej s možností zobrazení více veličin.

V základní verzi má regulátor 4 vstupy a 16 výstupů, kdy je 6 výstupů přímo v regulátoru, další povely lze realizovat přes povelové moduly PM 4 popř. PM 2. Počet výstupů lze rozšířit až na 40.

Je rovněž rozšířena paměť záznamů - až 200 dnů a dále jsou uchovávány průběhy reg. čtvrthodin. Lze rovněž rozšiřovat počty vstupů, obdobně jako u HMP 64, připojením vstupních modulů VE 8. Lze používat všechny přídavné moduly ze systému HMP 64. Programové vybavení PC je obdobné jako u verze 64, je však přizpůsoben pro požadavky oprávněného zákazníka. Uspořádání a vnější rozměry jsou stejné jako u HMP 64.

Regulátor umožňuje rychlejší komunikaci s PC.

Údržba, servis a technická data

Regulátory HMP 64m nevyžadují během provozu žádnou údržbu. Pro spolehlivý provoz je nutno dodržet podmínky připojení uvedené v návodu. Při uvedení do provozu je nutno nastavit reálný čas, tento je vhodný 1x do měsíce zkontrolovat a také v případě přechodu letní zimní čas. Při použití DCF modulu tato činnost odpadá.

ZPĚT na začátek

ROZŠIŘUJÍCÍ MODULY REGULAČNÍHO A MONITOROVACÍHO SYSTÉMU - VE8, PM4, RS2, KTM,

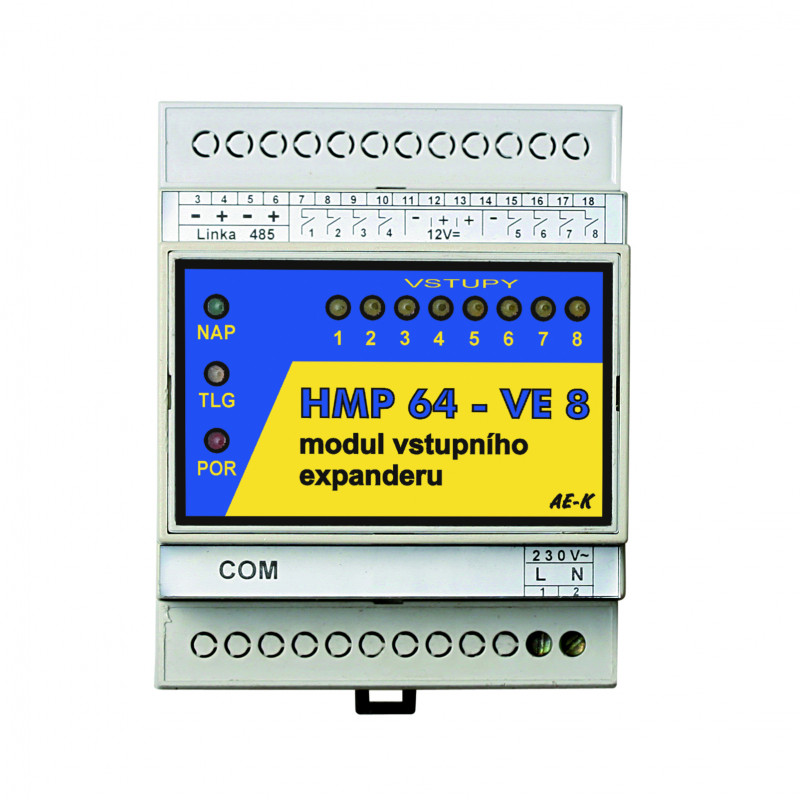

 Vstupní moduly HMP 64 - VE 8

   Je určen k rozšíření počtu o 8 vstupů. Vstupy jsou identické s regulátorem HMP 64m. Do jednoho regulačního systému zařadit až 15 modulů (pro HMP64m), což znamená celkové rozšíření až o 120 vstupů, další rozšíření je možné použitím komunikačních modulů COME 4. Záznamy 1/4 hodin jsou uchovávány stejně jako u regulátoru HMP64m. Modul komunikuje přes linku RS485, nebo radiomodem. Pro monitorování lze moduly použít samostatně bez regulátoru HMP.

• Verze VE 8s je určena k monitorování binárních stavů zap - vyp. Příklad využití - monitorování chodu kompresorů - přehled o provozních hodinách.
• Verze VE 8+ slouží ke sčítání impulsů elektroměrů, které mohou mít i různé konstanty, výstup je pak realizován modulem PPM-78.
• Verze VE 8r může provádět pomocí modulu PPM-78 jednoduchou regulaci na základě práce nebo výkonu na vstupech modulu VE 8r.

Výstupní povelový modul HMP 64 - PM 4

Modul   je   určen   k   rozšíření   výstupů   regulátoru   HMP   64m a HMP164. Připojuje  přes  linku  RS  485.  Výstupy  jsou  tvořeny  přepínacími kontakty relé. Modul tedy může vyhodnocovat až 4 různé povely z celkového počtu 8 (povely 7 a 8 jsou Trend a Total Stop) Na  modulu  jsou  4  žluté  diody  indikující  stav  jednotlivých  výstupů,  zelená  dioda  NAP,  indikující  připojení  napájecího  napětí, dále pak žlutá dioda LNK, která se rozsvěcuje když je linka aktivní, tzn. když regulátor HMP 64M komunikuje s ostatními zařízeními. Červená dioda POR se rozsvěcuje při chybném příjmu telegramu z regulátoru HMP 64M.

Na přijímači je umístěn přepínač DIP8, kterým si lze zvolit zpracovávané povely. Nepřijde-li telegram po dobu 90 vteřin, pak se rozbliká červená dioda POR. Při spojené zkratovací propojce se všechny výstupy odpojí, při rozpojené propojce se pak výstupy 1 a 2 vypnou a výstupy 3 a 4 se zapnou. Telegram od regulátoru HMP 64M přichází co 15 sekund, nebo okamžitě po změně stavu výstupů. Při zapojení různého počtu přepínačů na DIP8 se přijímač bude chovat jinak.

Komunikační moduly

Konvertor rozhraní RS485 / RS232 HMP 64 - RS 2

Konvertor rozhraní slouží pro připojení regulačního  systému  k  počítači  přes  metalickou linku.  Konvertor  převádí  rozhraní  RS  485  na rozhraní RS 232, které se používá u PC. Linka RS 485 je galvanicky oddělena. Délka linky může  být  až  1  km.  Je  rovněž  dodáváno  rozhraní COM - RS 232 pro přímé propojení regulátoru s PC do vzdálenosti cca 10 m.

Konvertor telefonního modemu HMP 64 - KTM

Slouží  ke  komunikaci  regulátoru HMP   64   s  PC   přes   tel.   modem. Modul  je  připojen  k  systému  HMP přes  rozhraní  RS  485,  k  modemu  je

připojen  linkou  RS  232.  Přes  tento modem  lze  rovněž  komunikovat  se vstupními moduly.

Radiový modul datového přenosu HMP 64 - RDMP 1

Modul je určen pro konverzi dat z komunikační linky RS485   nebo   RS232  na  radiovou přenosovou cestu a naopak. Tento modul se standardně dodává s modulem HMP 64 - RX1 pro základní připojení regulátoru k PC.

Radiový modul datového přenosu HMP 64 - RX 1

Tento modul slouží pro připojení regulátoru HMP64m (HMP164) do radiové sítě HMP. Modul se připojuje k regulátoru přes konektor COM. Do anténního konektoru se pak připojuje retranslační anténní modul. Modul je napájen přes konektor COM.

Komunikační modul HMP 64 - COME 4

Tento    modul    slouží k   rozšíření   komunikační linky  RS  485  na  4  další větve. Tímto způsobem lze připojit   více   regulátorů HMP  64m (HMP164)  k  jednomu  počítači,  popř.  rozšířit  systém o  další   vstupy   pomocí vstupních modulů VE 8. Do každé výstupní větve modulu COME 4 lze zařadit modul COME 4, čímž dosáhneme rozšíření až na 4 x16 linek RS 485. Ke každé lince lze připojit až 15 vstupních modulů, lze tedy celkem monitorovat až 1920 vstupů.

MĚŘÍCÍ MODULY

Přijímací modul časového signálu DCF 77 HMP 64 - DCF

Modul je určen pro synchronizaci hodin reálného času regulátoru HMP 64m (HMP164) se signálem DCF 77. Při použití tohoto modulu je zajištěn přesný čas regulátoru HMP 64 m (HMP164) , rovněž lze nastavit čas v PC a není nutné nastavovat čas regulátoru při přechodu na letni nebo zimní čas. Modul se připojuje přes konektor COM a nevyžaduje napájení.

Impulsní snímač teploty HMP 64 - IST8

Tento teplotní snímač je schopen vyhodnocovat teplotu až z 8 teplotních čidel. Hodnota teploty je převedena na impulsy.Teplotní čidla se připojují přes rozhraní RS 485. Každé čidlo je řízeno mikroprocesorem s naprogramovanou adresou, která je na štítku každého čidla a určuje číslo impulsního výstupu na modulu IST8. Výstupy z modulu IST8 se připojují do vstupního modulu VE8.

Převodník proudová smyčka - frekvence HMP - AF 2I AF 2U

Modul je určen pro zpracování analog. výstupů -proudové smyčky nebo napětí. Analog. hodnota je převedena na impulsy, které pak může dále zpracovávat systém HMP. Modul má 2 analogové vstupy , které mají spojený záporný ( - ) pól. Výstupy jsou tvořeny výstupním tranzistorem optočlenu

Impulsní snímač činného výkonu 1-fázový HMP 64 - ISP 1

Jedná se o jednofázový elektroměr-činný s impulsním výstupem. Je určen pro monitorování spotřeby v rozvodech nn. Napětí je přivedeno na svorky 4-5 je

určeno zároveň k napájení přístroje. Proudový vstup je na svorkách 1-2-3 je přizpůsoben pro proudové měniče s převodem na 5 a /1/A. Přístroj lze použít i

pro přímé měření s rozsahem do 16 A. K měření v sítích IT se přístroj připojuje přes měřící transformátor napětí.

Výstupní modul proudové smyčky HMP 64 - IOM 1

Tento výstupní modul zpracovává vybrané povely z regulátoru HMP 64m (HMP164).Výstup tvoří proudová smyčka. Výstupní proud je tedy závislý na stavu regulačních výstupů - při zvyšování nebo snižování úrovně regulace snižuje nebo zvyšuje proud proudové smyčky. Je možnost rovněž opačné logiky.

HMP 64 - USO 3 univerzální snímač odběru 3-fázový

Zařízení je určeno k monitorování spotřeby a sledovaní maximálních výchylek měřených parametrů ( výkon činný a jalový, napětí, frekvence ). Spotřeba se

monitoruje a zaznamenává ve všech 4 kvadrantech. Zařízení má rovněž 12 registrů elektroměrů V registrech je zaznamenána celková práce - činná a jalová (induktivní a kapacitní) i samostatně v každé fázi. Maximálně lze připojit 15 modulů k 1 systému HMP.

ZPĚT na začátek

ENERGETICKÝ SOFTWARE PRO PC - WINHMP

Je oboustranně komunikovatelný obslužný software, vznikající několik let na základě připomínek a požadavku odběratelů. Pracuje v prostředí Windows 95 a výš i v síťovém provozu. Byl vytvořen tak, aby nebylo potřebné do počítače instalovat žádné komunikační karty. Veškeré pro pojení je realizováno prostřednictvím portu COM 1(2) - RS 232 nebo sítí LAN. Z tohoto důvodu je možné použít jakýkoliv PC s minimální konfigurací a instalací Windows. Počítač je možné připojit přes převodní jednotku RS485/232 kdekoliv na linku anebo přímo k modulu HMP přes RS 232. Základní okno programu může tvořit schéma Vašeho podniku, kde je zobrazený stav regulace přímo na jednotlivých vývodech. Zobrazené podružné měření mohou průběžně indikovat momentální odebraný výkon. Umožňuje on-line vizualizaci, dálkové nastavování, detailní archivaci průběhu odběrů na hlavním  i  podružných  elektroměrech, provedené  regulační  zásahy. Ukazuje schémata, grafy a tabulky spotřeby, výkazy pro rozvodné závody.

On-line  vizualizace:  Na  počítači  lze  sledovat  okamžité  hodnoty  jak hlavního odběru tak i podružných měření. Samozřejmostí je zobrazení účiníku  a  stavu  jednotlivých  regulačních  stupňů  (zapnuty/vypnuty). Graficky je znázorněn odběr hlavního měření vůči sjednanému a technickému 1/4 hod. maximu. Dálkové nastavování: Programem WINHMP lze nastavovat celý regulátor. Pomocí jednotlivých oken jde jednoduchým způsobem nastavit  regulační křivky (Pmax), konstanty jednotlivých vstupů (jak regulátoru tak dalších vstupních jednotek), regulační stupně a taktéž komunikaci s ostatními moduly. Dle potřeby lze regulovat jednotlivé spotřebiče „ručně" přímo z PC. Tato ruční regulace je nadřazena automatické regulaci!

Archivace dat: Po spojení regulátoru s PC se automaticky začnou načítat nenačtená data z regulátoru do PC. V programu můžete data zpracovat do tabulek nebo do grafů. V grafech jsou hodnoty 1/4 hod. maxima, podružných měření, účiník, ale taky jednotlivé regulační zásahy s délkou doby regulace. Veškerá data lze převést do souboru txt. a pak je zpracovávat dále např. v excelu.

Program WINHMP regulátor může zobrazovat aktuální stav regulační křivky   -   hlavní   měření,   podružná   měření,   stavy   regulačních výstupů,  dále  mohou  být  zobrazovány  aktuální  stavy  měřících  bodů, připojených na vstupní moduly VE 8. Program umožňuje zobrazení naměřených hodnot, denní, měsíční a roční výpisy, zobrazení v grafech, tisk tabulek,  prognózy  odběrů,  výstup  dat  do  excelu,  cenovou  kalkulaci  a mnoho dalších funkcí popsaných v návodu pro uživatele.

ENERGETICKÝ SOFTWARE PRO PC - WINHMP

Software pro oprávněné zákazníky (SWOZ) s hodinovou regulací Program SWOZ je určen pro energetiky závodů, kteří se stali oprávněnými zákazníky a využívají možnosti sjednávání hodinového odběrového diagramu. Slouží k vytvoření ideálního hodinového odběrového diagramu, který se uloží jako regulační předpis do regulátoru HMP64. Program je integrován přímo do vizualizačního programu WINHMP. Tím odpadá práce s převáděním dat mezi  jednotlivými  programy  a  následné  naprogramování  regulačního a monitorovacího systému dle vypracovaného odběrového diagramu.

Práce s programem SWOZ

Program ulehčí práci energetika při vytvoření hodinového odběrového diagramu. Dle požadavků dodavatele energie se jedná zpravidla o týdenní prognózu - obchodní týden. Energetik si dle potřeby zadá časové období, dle kterého chce provádět predikci dat (asi 6 týdnů). Pro co nejpřesnější SW predikci je vhodné vybrat historicky stejný hodinový průběh jako pro připravované sjednané období. Program automaticky vyjme z paměti zadanou oblast dat, a tu zobrazí v tabulce. Viz tab.

Stiskem tlačítka graf tabulku převedeme do grafické podoby. Grafy jsou zobrazeny s jednotlivými průběhy, a to podle dnů v týdnu (pondělí-neděle). Podle potřeby se může přepínat mezi jednotlivými dny. Každý den lze samostatně měnit a upravovat. Změny v jednotlivých dnech lze provést odstraněním  tzv. nestandardních odběrů v daném dnu. V grafu je červená křivka, která zobrazuje průměrnou hodnotu všech vybraných odběrů. Souběžně s touto křivkou je znázorněno povolené toleranční pásmo sjednané s dodavatelem el. energie. Po dokončení úpravy odběrového diagramu v grafech se převedou průměrné hodnoty jednotlivých dnů do týdenní tabulky. V tabulce lze tyto hodnoty dále upravovat (zaokrouhlit, zvětšit nebo zmenšit o požadované %). Tabulka  začíná  dnem  dle  nastavení  začátku  obchodního  týdne. Hodnoty z tabulky je možno uložit a archivovat v PC nebo přímo zapsat do regulátoru, a to podle nastaveného obchodního týdne. Samozřejmostí je tiskový výstup vytvořené tabulky a grafů. (tabulka). Dokončenou   týdenní   tabulku   lze   podle požadavku   zákazníka převést do sjednávacího odběrového diagramu daného obchodníka (po domluvě).

Zpětná kontrola prognóz:

Za dané období je možné zpětně provést kontrolu v grafech nebo v tabulkách, zda byla dodržená toleranční odchylka. V grafech je tolerance znázorněna podbarveným pásmem sjednaného odběru. Pokud je vše v pořádku, výsledná odběrová křivka se pohybuje v tomto pásmu. V   tabulkách   je   rozdíl   -   odchylka   vyjádřena   v   procentech. Mimo toleranční odchylka je znázorněna červeně.
